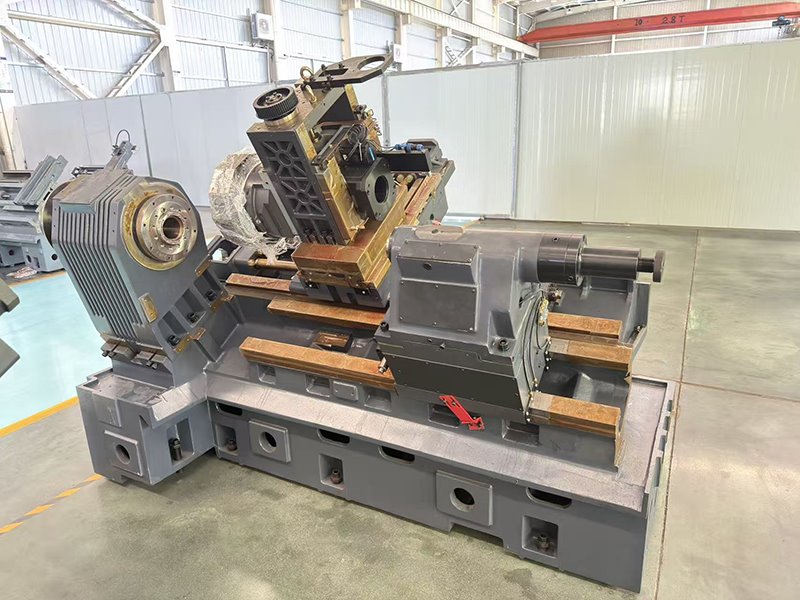

Le tour BOX Way est très apprécié dans le domaine du tournage et du fraisage de précision pour sa capacité de charge supérieure-, son fonctionnement stable et sa configuration flexible.
Avantages mécaniques
Moulages de haute-qualité
Le lit et les principales pièces structurelles sont fabriqués en HT300-de haute qualité, produit par un processus de moulage en sable de résine. Ce processus de coulée avancé améliore efficacement la densité et l'uniformité structurelle de la fonte, améliore la rigidité globale et les performances d'amortissement des vibrations de la machine-outil.
Conception de lit incliné
Le tour adopte une structure de lit incliné scientifique, généralement inclinée à un angle de 30 degrés. La conception du lit incliné offre une meilleure ergonomie, facilitant l'accès des opérateurs au travail et à l'outillage, améliorant ainsi l'efficacité du traitement ; plus important encore, la structure du lit incliné peut mieux répartir la charge de la manière BOX, exerçant ainsi ses avantages dans le traitement de charges lourdes-.
Conception de manière de boîte
La méthode BOX présente une plus grande zone de contact entre les surfaces du chemin de guidage, une capacité portante-et une résistance aux chocs plus élevées, et peut absorber efficacement les vibrations générées lors de coupes lourdes, garantissant ainsi la stabilité de la machine-outil lors de coupes à forte-charge et à haute-vitesse.
Alimentation rapide à grande-vitesse
Les axes X et Z du tour sont conçus avec des performances de mouvement à grande vitesse-, et la vitesse rapide peut atteindre 14 m/min. Ce qui le distingue des tours à rails linéaires, c'est que la méthode BOX peut maintenir une excellente stabilité et une excellente précision de positionnement même à grande vitesse -.
Excellente résistance à l'usure et stabilité à long terme
La méthode BOX adopte un processus de meulage et de trempe de précision, avec une dureté et une douceur de surface élevées, et est équipée d'un système de lubrification professionnel pour assurer une lubrification uniforme de la surface du rail de guidage, réduisant efficacement la friction et l'usure.
Configurations mécaniques flexibles
Configurations de tourelles flexibles
Le tour est équipé d'un système de tourelle flexible, qui peut être personnalisé en fonction des différents besoins de traitement. Les configurations facultatives incluent une tourelle servo, une tourelle motorisée et une tourelle motorisée à axe Y-.
Contre-pointe servo en option
Le tour peut être équipé de deux types de contre-pointes servo pour répondre aux différents besoins de support de pièces : contre-pointe servo à vis à billes et contre-pointe servo entraînée par l'axe Z-. La contre-pointe servo entièrement programmable peut être contrôlée par un programme de pièce
Configuration à double broche
La conception à double broche permet à la machine-outil de terminer le traitement des deux extrémités de la pièce en un seul serrage, évitant ainsi les erreurs de serrage répétées, améliorant considérablement l'efficacité et la précision du traitement.
Couvercles de tôle et de guidage
Le tour peut être équipé de tôles et de couvercles de guidage pour l'axe XZ-.
Personnalisation facultative de la voie de guidage
La voie standard BOX peut être remplacée par une voie de guidage à rouleaux linéaire en fonction des besoins réels de traitement
| Série RH-45H | ||||||
| Modèle | RH-45H-1500 | RH-45H-2000 | RH-45H-3000 | RH-45H-4000 | RH-45H-5000 | RH-45H-6000 |
| Capacité | ||||||
| Max. Diamètre de balançoire. | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres |
| Max. Diamètre de tournage | Φ1100 millimètres | Φ1100 millimètres | Φ1100 millimètres | Φ1100 millimètres | Φ1100 millimètres | Φ1100 millimètres |
| Diamètre de tournage maximum. sur la tourelle | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres |
| Longueur de tournage maximale | 1600mm | 2100mm | 3100 millimètres | 4100mm | 5100 millimètres | 6100 millimètres |
| Broche | ||||||
| Type de broche | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Mandrin en option | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) |
| Moteur de broche recommandé | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts |
| Couple de sortie (deux vitesses) | 1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
| Rapport de réduction de poulie | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Max. vitesse de broche (deux vitesses) | 300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
| Diamètre d'alésage de broche | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres |
| Max. Capacité des barres | Φ205mm | Φ205mm | Φ205mm | Φ205mm | Φ205mm | Φ205 millimètres |
| Alimentation | ||||||
| Vis à billes X/Z | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Voie de guidage X/Z | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte |
| X Voyage | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres |
| Voyage Z | 1900 millimètres | 2400 millimètres | 3400 millimètres | 4400 millimètres | 5400 millimètres | 6400 millimètres |
| Couple moteur des axes X/Z recommandé | 35/48 Nm | 35/48 Nm | 35/48 Nm | 35/48 Nm | 35/48 Nm | 35/48 Nm |
| Vitesse rapide des axes X/Z | 12/12 m/min | 12/12 m/min | 12/12 m/min | 12/12 m/min | 12/12 m/min | 12/12 m/min |
| Type d'entraînement X/Z | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- |
| Tourelle | ||||||
| Type de tourelle | 12 outils (200-12T-430) | 12 outils (200-12T-430) | 12 outils (200-12T-430) | 12 outils (200-12T-430) | 12 outils (200-12T-430) | 12 outils (335-12T-430) |
| Spéc. d'outil de molling vivant | / | / | / | / | / | / |
| Outil de molling de vitesse de vie | / | / | / | / | / | / |
| Hauteur centrale du porte-outil | 100mm | 100mm | 100mm | 100mm | 100mm | 100mm |
| Hauteur centrale de la tourelle recommandée | / | / | / | / | / | / |
| Puissance de l'outil de fraisage Live | / | / | / | / | / | / |
| Spéc. d'outil de molling vivant | / | / | / | / | / | / |
| Diamètre du porte-outil d'alésage | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres |
| Section du porte-outil de tournage | 32*32mm | 32*32mm | 32*32mm | 32*32mm | 32*32mm | 32*32mm |
| Contre-pointe | ||||||
| Type de guidage linéaire | manière de boîte | manière de boîte | manière de boîte | manière de boîte | manière de boîte | manière de boîte |
| Max. Course de la poupée mobile | 1700 millimètres | 2200 millimètres | 3200 millimètres | 4200 millimètres | 5200 millimètres | 6200 millimètres |
| Diamètre de la plume | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres |
| Coup de plume | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres |
| Cône de la plume de contre-pointe | MT6# | MT6# | MT6# | MT6# | MT6# | MT6# |
| Autres | ||||||
| Poids du châssis de la machine | 20000 kg | 22000 kg | 24000kg | 28000kg | 32000kg | 36000kg |
| Série RH-45HM | ||||||
| Modèle | RH-45HM-1500 | RH-45HM-2000 | RH-45HM-3000 | RH-45HM-4000 | RH-45HM-5000 | RH-45HM-6000 |
| Capacité | ||||||
| Max. Diamètre de balançoire. | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres |
| Max. Diamètre de tournage | Φ930 millimètres | Φ930 millimètres | Φ930 millimètres | Φ930 millimètres | Φ930 millimètres | Φ930 millimètres |
| Diamètre de tournage maximum. sur la tourelle | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres |
| Longueur de tournage maximale | 1600mm | 2100mm | 3100 millimètres | 4100mm | 5100 millimètres | 6100 millimètres |
| Broche | ||||||
| Type de broche | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Mandrin en option | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) |
| Moteur de broche recommandé | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts |
| Couple de sortie (deux vitesses) | 1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
| Rapport de réduction de poulie | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Max. vitesse de broche (deux vitesses) | 300RPM (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
| Diamètre d'alésage de broche | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres |
| Max. Capacité des barres | Φ205mm | Φ205mm | Φ205mm | Φ205mm | Φ205mm | Φ205 millimètres |
| Alimentation | ||||||
| Vis à billes X/Z | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Voie de guidage X/Z | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte | Manière de boîte/manière de boîte |
| X Voyage | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres |
| Voyage Z | 1900 millimètres | 2400 millimètres | 3400 millimètres | 4400 millimètres | 5400 millimètres | 6400 millimètres |
| Couple moteur des axes X/Z recommandé | 35/48 Nm | 35/48 Nm | 35/48 Nm | 35/48 Nm | 35/48 Nm | 35/48 Nm |
| Vitesse rapide des axes X/Z | 12/12 m/min | 12/12 m/min | 12/12 m/min | 12/12 m/min | 12/12 m/min | 12/12 m/min |
| Type d'entraînement X/Z | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- |
| Tourelle | ||||||
| Type de tourelle | 12 outils (BMT75) | 12 outils (BMT75) | 12 outils (BMT75) | 12 outils (BMT75) | 12 outils (BMT75) | 12 outils (BMT75) |
| Hauteur centrale de la tourelle recommandée | 150mm/ | 150mm/ | 150mm/ | 150mm/ | 150mm/ | 150mm/ |
| Hauteur centrale du porte-outil | 100mm | 100mm | 100mm | 100mm | 100mm | 100mm |
| Spéc. d'outil de molling vivant | BMT75 | BMT75 | BMT75 | BMT75 | BMT75 | BMT75 |
| Outil de molling de vitesse de vie | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) |
| Puissance de l'outil de fraisage Live recommandée | 5,5/7,5 kW | 5,5/7,5 kW | 5,5/7,5 kW | 5,5/7,5 kW | 5,5/7,5 kW | 5,5/7,5 kW |
| Spéc. d'outil de molling vivant | ER32 | ER32 | ER32 | ER32 | ER32 | ER32 |
| Diamètre du porte-outil d'alésage | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres |
| Section du porte-outil de tournage | 32*32mm | 32*32mm | 32*32mm | 32*32mm | 32*32mm | 32*32mm |
| Contre-pointe | ||||||
| Type de guidage linéaire | manière de boîte | manière de boîte | manière de boîte | manière de boîte | manière de boîte | manière de boîte |
| Max. Course de la poupée mobile | 1700 millimètres | 2200 millimètres | 3200 millimètres | 4200 millimètres | 5200 millimètres | 6200 millimètres |
| Diamètre de la plume | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres |
| Coup de plume | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres |
| Cône de la plume de contre-pointe | MT6# | MT6# | MT6# | MT6# | MT6# | MT6# |
| Autres | ||||||
| Poids du châssis de la machine | 20000 kg | 22000 kg | 24000kg | 28000kg | 32000kg | 36000kg |
| Série RH-45MY | ||||||
| Modèle | RH-45MY-1500 | RH-45MY-2000 | RH-45MY-3000 | RH-45MY-4000 | RH-45MY-5000 | RH-45MY-6000 |
| Capacité | ||||||
| Max. Diamètre de balançoire. | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres | Φ1400 millimètres |
| Max. Diamètre de tournage | Φ990 millimètres | Φ990 millimètres | Φ990 millimètres | Φ990 millimètres | Φ990 millimètres | Φ990 millimètres |
| Diamètre de tournage maximum. sur la tourelle | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres | Φ780 millimètres |
| Longueur de tournage maximale | 1600mm | 2100mm | 3100 millimètres | 4100mm | 5100 millimètres | 6100 millimètres |
| Broche | ||||||
| Type de broche | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 | A2-15 |
| Mandrin en option | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) | 24" (Φ610 millimètres) |
| Moteur de broche recommandé | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts | 37 kilowatts |
| Couple de sortie (deux vitesses) | 1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
1540 Nm (rapport de réduction 1:5) / 3210Nm (rapport de réduction 1:10,4) |
| Rapport de réduction de poulie | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| Max. vitesse de broche (deux vitesses) | 300RPM (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
300 tr/min (rapport de réduction 1:5) / 144 tr/min (rapport de réduction 1:10,4) |
| Diamètre d'alésage de broche | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres | Φ220 millimètres |
| Max. Capacité des barres | Φ205mm | Φ205mm | Φ205mm | Φ205mm | Φ205mm | Φ205 millimètres |
| Alimentation | ||||||
| Vis à billes X/Z | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 | 8016/6316 |
| Voie de guidage X/Z | Voie de boîte/voie de boîte/guidage linéaire | Voie de boîte/voie de boîte/guidage linéaire | Voie de boîte/voie de boîte/guidage linéaire | Voie de boîte/voie de boîte/guidage linéaire | Voie de boîte/voie de boîte/guidage linéaire | Voie de boîte/voie de boîte/guidage linéaire |
| X Voyage | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres | 560 millimètres |
| Voyage Z | 1900 millimètres | 2400 millimètres | 3400 millimètres | 4400 millimètres | 5400 millimètres | 6400 millimètres |
| Y Voyage | 250 (±125) millimètres | 250 (±125) millimètres | 250 (±125) millimètres | 250 (±125) millimètres | 250 (±125) millimètres | 250 (±125) millimètres |
| Couple moteur des axes X/Z/Y recommandé | 35/48/11 NM | 35/48/11 NM | 35/48/11 NM | 35/48/11 NM | 35/48/11 NM | 35/48/11Nm |
| Vitesse rapide des axes X/Z/Y | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min | 12/12/12 m/min |
| Type d'entraînement X/Z | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- | Conduite directe- |
| Tourelle | ||||||
| Type de tourelle | 12 outils (BMT75) | 12 outils (BMT75) | 12 outils (BMT75) | 12 outils (BMT75) | 12 outils (BMT75) | 12 outils (BMT75) |
| Hauteur centrale de la tourelle recommandée | 335 millimètres | 335 millimètres | 335 millimètres | 335 millimètres | 335 millimètres | 335 millimètres |
| Hauteur centrale du porte-outil | 100mm | 100mm | 100mm | 100mm | 100mm | 100mm |
| Spéc. d'outil de molling vivant | BMT75 | BMT75 | BMT75 | BMT75 | BMT75 | BMT75 |
| Outil de molling de vitesse de vie | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) | 6000 tr/min (0 degré)/4000 tr/min (90 degrés) |
| Puissance de l'outil de fraisage Live recommandée | 5,5/7,5 kW | 5,5/7,5 kW | 5,5/7,5 kW | 5,5/7,5 kW | 5,5/7,5 kW | 5,5 kW |
| Spéc. d'outil de molling vivant | ER32 | ER32 | ER32 | ER32 | ER32 | ER32 |
| Diamètre du porte-outil d'alésage | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres | 40 millimètres |
| Section du porte-outil de tournage | 32*32mm | 32*32mm | 32*32mm | 32*32mm | 32*32mm | 32*32mm |
| Contre-pointe | ||||||
| Type de guidage linéaire | manière de boîte | manière de boîte | manière de boîte | manière de boîte | manière de boîte | manière de boîte |
| Max. Course de la poupée mobile | 1700 millimètres | 2200 millimètres | 3200 millimètres | 4200 millimètres | 5200 millimètres | 6200 millimètres |
| Diamètre de la plume | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres | Φ180 millimètres |
| Coup de plume | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres | 150 millimètres |
| Cône de la plume de contre-pointe | MT6# | MT6# | MT6# | MT6# | MT6# | MT6# |
| Autres | ||||||
| Poids du châssis de la machine | 20000 kg | 22000 kg | 24000kg | 28000kg | 32000kg | 36000kg |
